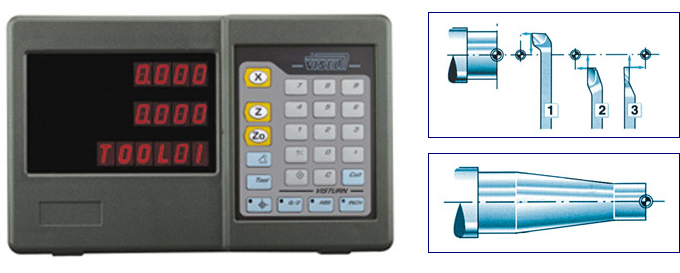

Visualizzatore di quote VISTURN

Versione specifica per torni e rettifiche per cilindri
I visualizzatori di quote Visel sono stati studiati con estrema razionalità implementando tutte le funzioni per l'utilizzo su ogni tipo di macchina.
Di costo estremamente contenuto, semplici ed affidabili offrono l'alternativa valida per la riduzione dei costi di lavorazione su macchine tradizionali per la ripresa degli errori d'usura e la precisione negli spostamenti.

FUNZIONI SPECIFICHE

  • Compensazione, correzione utensile (9 utensili)
  • Sommatoria carro-carrino
  • Calcolo conicità
  • Visualizzazione velocità rotazione mandrino
    (per torni provvisti di encoder sul mandrino)
  • Uscita per “taglio costante” (opzionale)
  • Impostazione-azzeramento quote
  • Conversione quota millimetri/pollici
  • Ricerca riferimento zero di riga/encoder
  • Conteggio assoluto/incrementale
  • Calcolo del centro pezzo (o interasse)
  • Memoria statica 1000 ore
  • Passo costante
  • SET UP da tastiera: correzione lineare, fattore
    di conteggio, risoluzione, segno algebrico,
    inversione conteggio.
  • TEST da tastiera: righe / encoder, tastiera, display, ingressi/uscite.

CARATTERISTICHE

  • Tensione di alimentazione: 90-270 Vca 50 Hz
  • Potenza: 40 W
  • Temperatura di funzionamento: 0°C – 50°C
  • Temperatura di stoccaggio: 15°C – 75°C
  • Peso al netto: 1,1 Kg
  • Ingresso segnali: 2 onde quadre sfasate 90° (12V standard) + segnale di zero
  • Frequenza conteggio: 150 KHz a canale
  • Numero canali: max 4 (X-Y-Z-W)

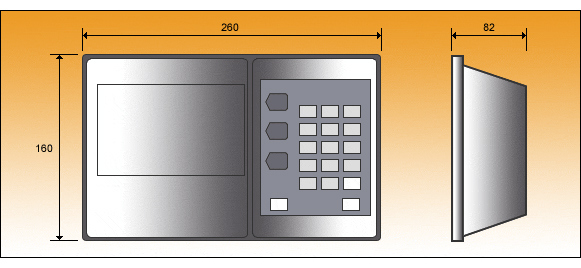

DIMENSIONI

HARDWARE

  • Piastra single board con microprocessore 32 bit
  • Tecnologia miniaturizzata SMC
  • Visualizzazione quote display 17 mm ad alta efficienza
  • Visualizzatore messaggi su LCD 16x2 retroilluminato a LED (vers. LOGIC)
  • Tastiera in policarbonato stagna agli agenti esterni
  • Involucro stagno in policarbonato (arricchito grafite)

OPZIONI

  • Uscita relè “Z STOP” per elettroerosioni
  • Uscita RS232
